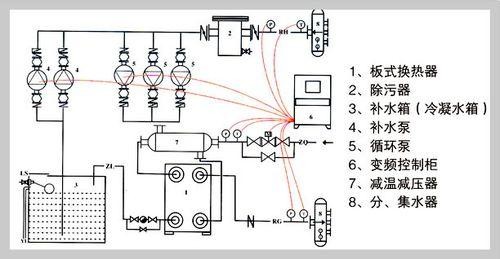

板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型换热器。在生活中应用比较广泛，一般用于家庭或者工业采暖，提供热量交换。今天来为大家分析一下板式换热器循环原理图，看看板式换热器是如何工作的。

    可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔，四周通过垫片密封，并用框架和压紧螺旋重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热流体分开，使其分别在每块板片两侧的流道中流动，通过板片进行热交换。
    传热板片是换热器的核心部件，板片的成型工艺及材质特性对密封和换热效率会产生直接影响。换热器通常以水作为冷却介质，板片多数采用不锈钢薄板制造，在板片上压制有波纹流梢，相邻两板片之间的空间即为介质流道，冷、热流体在板片两侧流动时，通过板片进行热量交换。
    一般情况下板式换热器的传热系数K值在3 000-6 000W/m'℃范围内，同时，两种介质几乎是全逆流流动，热传导效率较高。在同等换热效率下，板式换热器只需要管壳式换热器面积的1/2-1/4即可达到同样的换热效果。
    板式换热器使用1-2年的周期后需要进行必要的拆检、清洗、打压测试等。对于变形或穿孔等存在问题的板片需要及时更换，在这过程中散热板片的装配严格按流程图排列。
